Монтаж лежачего полицейского
Инструкция по монтажу и эксплуатации искусственных дорожных неровностей (ИДН)
Инструкция составлена в соответствии с требованиями ГОСТ Р 52605-2006 Технические средства организации дорожного движения «Искусственные дорожные неровности».
Правила применения
ИН устраивают на дорогах с асфальтобетонными и цементобетонными покрытиями на участках с искусственным освещением.
ИН устраивают:
- перед детскими и юношескими учебно-воспитательными учреждениями, детскими площадками, местами массового отдыха, стадионами, вокзалами, магазинами и другими объектами массовой концентрации пешеходов, на транспортно-пешеходных и пешеходно-транспортных магистральных улицах районного значения, на дорогах и улицах местного значения, на парковых дорогах и проездах [1];
- перед опасными участками дорог, на которых введено ограничение скорости движения до 40 км/ч и менее, установленное дорожным знаком 3.24 "Ограничение максимальной скорости" или 5.3.1 "Зона с ограничением максимальной скорости";
- перед въездом на территорию, обозначенную знаком 5.21 "Жилая зона";
- перед нерегулируемыми перекрестками с необеспеченной видимостью транспортных средств, приближающихся по пересекаемой дороге, на расстоянии от 30 до 50 м до дорожного знака 2.5 "Движение без остановки запрещено";
- от 10 до 15 м до начала участков дорог, являющихся участками концентрации дорожно-транспортных происшествий;
- от 10 до 15 м до наземных нерегулируемых пешеходных переходов у детских и юношеских учебно-воспитательных учреждений, детских площадок, мест массового отдыха, стадионов, вокзалов, крупных магазинов, станций метрополитена;
- с чередованием через 50 м друг от друга в зоне действия дорожного знака 1.23 "Дети".
Стоимость монтажа одного серединного элемента ИДН-500 – 450 руб. асфальт / 675 руб. брусчатка
Стоимость монтажа одного концевого элемента ИДН-500 – 250 руб. асфальт / 500 руб. / брусчатка
Стоимость крепежа (анкер 10х100 мм) – 25 руб./шт.
Допускается устройство ИДН:
Перед воротами гаражей, внеуличных стояночных площадок, выездами с территорий автозаправочных комплексов, на дорогах и проездах парковых зон.
Не допускается устройство ИДН:
6.3 Не допускается устраивать ИН в следующих случаях:
- на дорогах федерального значения;
- на дорогах регионального значения с числом полос движения 4 и более (кроме участков, проходящих по территории городов и населенных пунктов с числом жителей более 1000 человек);
- на остановочных площадках общественного транспорта или соседних с ними полосах движения и отгонах уширения проезжей части;
- на мостах, путепроводах, эстакадах, в транспортных тоннелях и проездах под мостами;
- на расстоянии менее 100 м от железнодорожных переездов;
- на магистральных дорогах скоростного движения в городах и магистральных улицах общегородского значения непрерывного движения [2];
- на подъездах к больницам, станциям скорой медицинской помощи, пожарным станциям, автобусным и троллейбусным паркам, гаражам и площадкам для стоянки автомобилей аварийных служб и другим объектам сосредоточения специальных транспортных средств;
- над смотровыми колодцами подземных коммуникаций.
Протяженность участка дороги с принудительным ограничением максимально допустимой скорости движения не должна превышать значений, указанных в таблице , а общее число ИН на таком участке дороги не должно быть более пяти.
|
Максимально допустимая скорость движения, км/ч |
Расстояние между осями ИН, м |
|
20 |
От 35 до 60 включ. |
|
30 |
От 60 до 80 включ. |
|
40 |
От 80 до 125 включ. |
Сооружаемая искусственная дорожная неровность должна располагаться перпендикулярно оси проезжей части дороги, исключать возможность ее объезда.
ИДН рекомендуется располагать в местах с максимальной освещенностью (вблизи мачт освещения).
ИДН следует располагать на расстоянии не менее 30 метров перед нерегулируемыми пешеходными переходами и на расстоянии 60—1000 метров друг от друга по ходу движения.
При необходимости принудительного ограничения скорости движения на участках улиц и проездов большой протяженности допускается устраивать на проезжей части несколько искусственных неровностей, размещая их примерно на равных расстояниях от нерегулируемых наземных пешеходных переходов и изменяя расстояние между осями неровностей в пределах от 60 до 100 метров в зависимости от дорожных условий и максимально допустимой скорости.
Перед ИН на ближней границе ее или разметки устанавливают дорожные знаки 1.17 "Искусственная неровность" и 5.20 "Искусственная неровность".
Если на участке дороги выбраны размеры ИН для максимально допустимой скорости движения, отличающейся от скорости движения на предшествующем участке дороги на 20 км/ч и более, применяют ступенчатое ограничение скорости с последовательной установкой знаков 3.24 "Ограничение максимальной скорости" в соответствии с требованиями ГОСТ Р 52289.
Перед искусственными дорожными неровностями на дорогах, улицах и проездах внутри жилых кварталов следует применять знак 3.24 «Ограничение максимальной скорости», величина которой принимается равной максимально допустимой скорости проезда через данную неровность.
После окончания участка дороги с несколькими последовательно расположенными неровностями или единичной неровностью следует устанавливать дорожные знаки 3.25 «Конец ограничения максимальной скорости».
Условия эксплуатации
Для долговременной и устойчивой сохранности ИДН при механизированной уборке улично-дорожной сети и механической уборке снега необходимо соблюдать следующие рекомендации:
При применении машин типа КДМ непосредственно перед ИДН необходимо поднимать очищающий нож-скребок и отключать щетку-валик.
При уборке снега с помощью грейдеров необходимо поднимать нож грейдера перед ИДН не ниже чем на 0,8 м (для того чтобы снежный отвал не повредил поверхность ИДН).
В зимний период дополнительно производится ручная зачистка в зоне одного метра по обе стороны от ИДН.
При повреждении участка ИДН, достаточно произвести замену только поврежденных элементов. По желанию заказчика и эксплуатационных служб возможен демонтаж ИДН на зимнее время. Ремонт или замена поврежденных конструкций производится балансодержателем дороги в течение 3 суток.

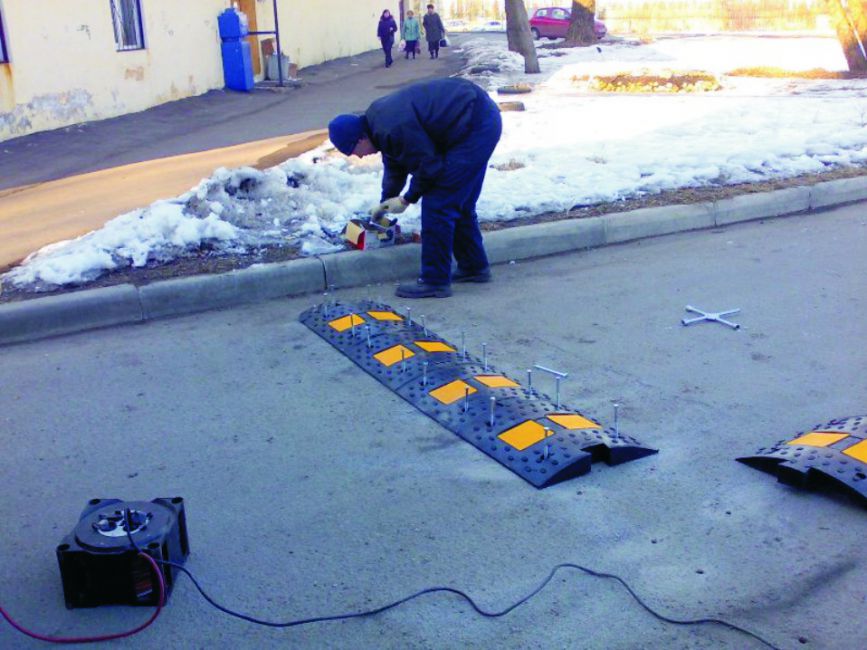

Рекомендации по монтажу
Обеспечить ровную поверхность автодороги.
Разложить секции ИДН в линию, плотно соединив их между собой.
Используйте столько секций, сколько необходимо для полного перекрытия дорожной части, во избежание возможности полного или частичного объезда ИДН. Иначе, это может привести к резкому увеличению нагрузки на отдельные секции и соответственно выход их из строя. Для обеспечения водоотвода достаточно 0,2м с каждой стороны, при условии соответствия радиуса кривизны дорожного покрытия ГОСТу.
Наметить места сверления на дорожном покрытии.
Сместив ИДН, просверлить отверстия для анкерных болтов размером 10(12)?120 мм. (диаметр отверстия металлической шайбы в ИДН составляет 13 мм).
Установить ИДН на место и произвести затяжку болтов.
Использование всех отверстий крепления обязательно.
Рекомендуемый крепеж полностью соответствует геометрическим размерам отверстий и необходимой глубине проникновения в дорожное покрытие. Является сертифицированным и рассчитан на нагрузки, которым подвергается ИДН со стороны транспортных средств, соблюдающих установленный скоростной режим. Анкерный болт 10?100 рекомендуется к использованию, но окончательный выбор крепежа производится монтажной организацией в зависимости от качества дорожного полотна. При монтаже необходимо убедиться в достаточной толщине асфальтового полотна и соответствия его качественных характеристик по ГОСТу.
